EuropCorr? 兩寸高壓 化學藥劑加注/取樣組件

•

•

•

•

•

化學緩蝕劑是控制管線、容器等內部產品腐蝕或達到腐蝕最小化的最實用的預防維護方法之一。

當系統在滿負荷壓力運行情況下，使用EuropCorr?的加注和取樣系統簡單、可靠、安全、便捷地將緩蝕劑連續性的或間歇的加注進管道或容器中是一種控制腐蝕的有效方法。

加注/取樣管在系統帶壓的情況下可以被取出，進行清理。此外，可以使用多種加注設備和系統為一個給定的應用條件提供最有效的藥劑輸送和噴灑能力。

化學藥劑的加注和過程流體的取樣是任何腐蝕控制系統的兩個主要需求。EuropCorr? 的加注和取樣設備提供了這樣的性能并可實現在線帶壓工作。拆裝工具和一些備件與使用同樣通路系統的腐蝕檢測設備通用，因此降低了部分成本。EuropCorr?加注系統中的大部分部件可與EuropCorr?取樣系統的互換使用。EuropCorr?的取樣系統提供了一種在帶壓情況下從管線或容器中提取介質樣本的方法?？刹鹦妒郊幼?取樣系統包含一個T型底座、一個實心堵頭組件，一根配套加注/取樣螺母的管子。在一些應用中，出于加注目的可能需要在管子上添加一個噴嘴。通過安裝在T型底座的短管和截止閥或法蘭短管與加注液體源或取樣輸送點連接來實現加注/取樣功能。如果無論任何原因造成加注系統內的壓力低于管線壓力，則可能發生系統內的液體流向加注系統，為避免這種情況，可選擇添加一個止回閥。

規格

最大工作壓力為6,000psi (420 Bar)，最大工作溫度500 °F (260°C)。底座的本體采用鍛造的碳鋼A105N/ A350LF2圓棒制成。法蘭底座由長焊頸法蘭制成。實心堵頭、加注/取樣螺母和管、閥門和短管都采用不銹鋼進行加工。為了滿足幾乎所有應用條件的要求，我們也可以提供其他材質/設計。EuropCorr?可提供完整的底座，包括標準的2寸機械式系統和液壓式液壓式通路系統。

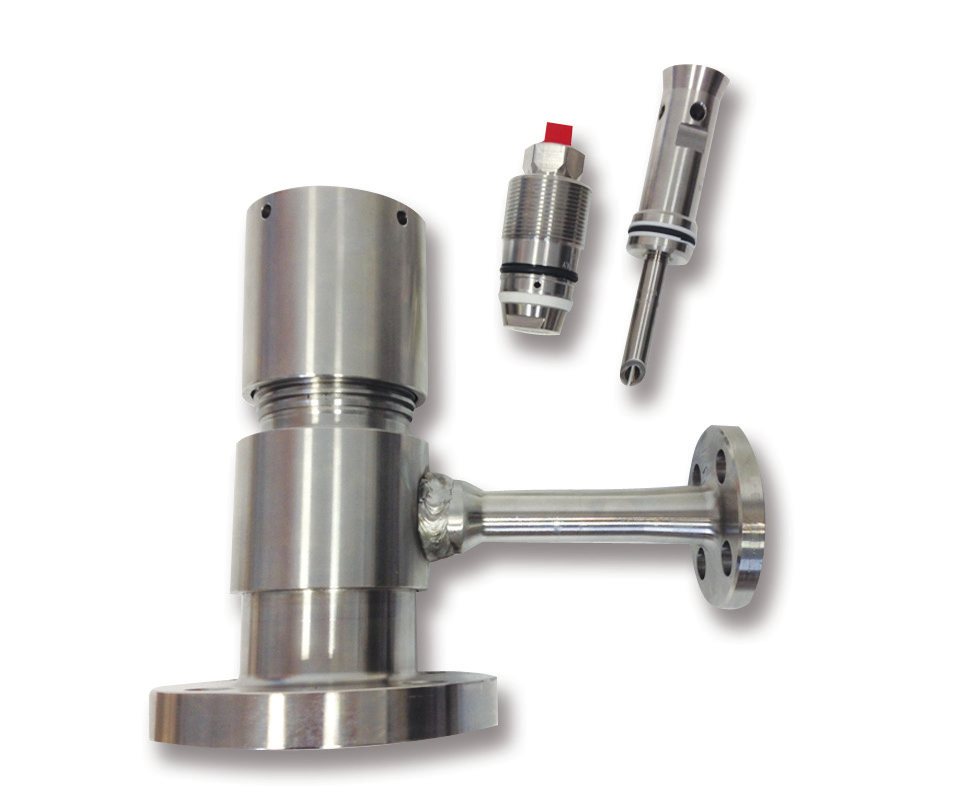

1. 加注/取樣底座和實芯堵頭組件

當需要加注化學藥劑或工藝取樣時，最好是使用一個帶三通的底座。帶三通的底座是加注/取樣應用的標準裝置，因為它允許在不停機的情況下向工藝系統中添加服務裝置。T型三通底座可用于所有安裝類型上: 坡口焊接、對焊焊接和法蘭式。T型底座就是一個一側含有一個1/4,” 1/2”, 3/4”, 或 1” NPT 螺紋出口的底座，也可選擇承插焊接、對焊焊接和法蘭管座來適應服務要求。螺紋三通不推薦用于酸性環境。如果需要，一側的三通連接可使用一個管塞來關閉，這樣三通型底座就可以被當做非三通型底座，提供給掛片/探頭和其他裝置來使用了。

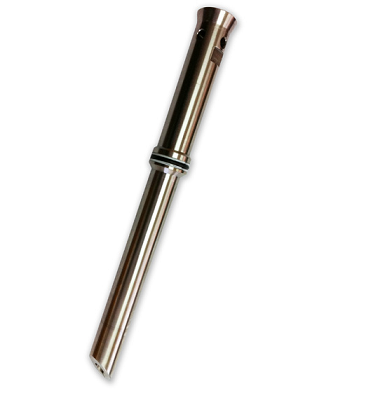

2. 加注/取樣螺母

加注/取樣螺母取代了安裝在底座組件內部的實芯堵頭螺母，將加注/取樣管固定到位，將要添加的藥劑引流至加注管或直接進入霧化裝置。device, 霧化裝置可以最有效地散布加注藥劑。加注/取樣螺母在底座本體上方的內壁上有一個泄放口，螺母上的O型圈密封了底座內部的孔，因此加注藥劑只能流向加注管，保證了加注的液體只能被輸送到要求的點上。螺母有1/4” 或 1/2” NPT 螺紋或3/4”承插焊接連接形式，可以連接不同尺寸的加注/取樣管或噴嘴。.

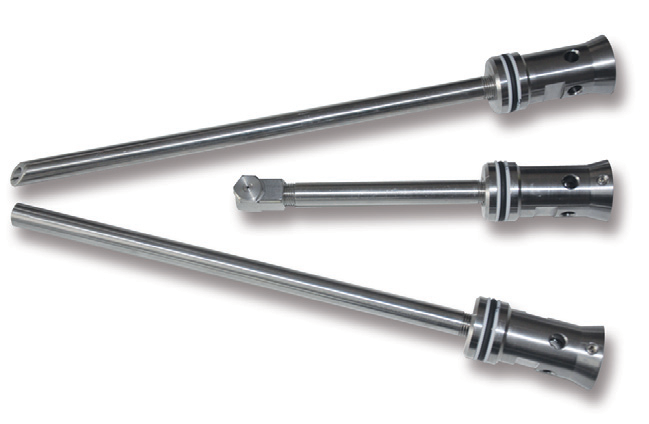

3. 加注/取樣管

加注管或取樣管可用于不同的應用情況下。加注管是加注藥劑從加注螺母到工藝管線的路徑。標準的EuropCorr?加注管有1/4,” 1/2” NPT 和 3/4” 承插焊接等
尺寸來匹配例如相同尺寸的NPT加注螺母。加注/取樣零件的標準材質是AISI 316L。

4. 螺紋短管，截止閥和管塞

短管和截止閥連接在EuropCorr?標準的加注/取樣系統的高壓T型底座組件上。標準的閥門有一個直的流體通道。當需要時，可以使用一個管塞將底座密封住。這時
底座將作為一個標準的非三通管座，供給腐蝕掛片和探頭使用。如果三通被管塞密封了，三通的出口無法再次啟用，除非系統泄壓。
